固德威的選擇:邁威如何以定制化焊接方案破解儲能制造三大痛點?
2025-10-21 責任編輯:邁威
144
近日,邁威憑借專為新能源行業深度定制的選擇性波峰焊解決方案,成功幫助全球知名儲能逆變器制造商固德威(GoodWe)攻克大尺寸IGBT模塊焊接難題,從焊接空間、結構兼容性到工藝穩定性,逐一破解大尺寸、高密度、高可靠三大核心挑戰,最終形成五項“專為儲能場景而生”的定制化開發成果,為新能源產業鏈的高質量發展注入強勁動能。
項目背景:IGBT模塊焊接面臨三大極限挑戰
在儲能逆變器的制造中,核心功率器件IGBT模塊如同儲能系統的心臟,其焊接是公認的“價值高地”,焊接質量直接決定了產品的性能、壽命與可靠性。
而面對日益增長的市場需求與嚴苛的技術標準,固德威在生產中遇到了一個行業性難題:如何實現大尺寸、高密度的IGBT模塊 的高精度、高可靠性的焊接?固德威項目負責人指出,目前產線使用的海外品牌焊接設備在行程的拓展性、焊接精度、生產品質與效率方面已面臨風險,成為制約產能與品質提升的瓶頸。

1.尺寸極限
客戶產線現有焊接設備,最大有效焊接行程鎖定在610mm×610mm,隨著行業的發展和未來產品迭代,焊接產品的尺寸已逼近甚至在不久將超越這一紅線,現有設備有難以覆蓋未來新型大功率模塊焊接區域的風險。
2.結構極限
模塊內部元件密集,超窄間距(0.5mm以下)多引腳模塊與異形元件對焊接工藝提出了嚴苛要求,而客戶表示,其現有設備工藝能力上限僅能焊接2mm以上間距的三引腳模塊,這將會極大影響生產效率與良率。
3.品質極限
焊點切片檢測顯示:現有設備焊點透錫率僅徘徊在50%左右——這意味著虛焊、冷焊的隱患嚴重,對于承諾運行10年甚至20年的儲能系統而言,焊點可靠性風險極大。追求高節拍,意味著犧牲質量,效率與可靠性不可兼得。
邁威方案:大選焊——專為儲能場景而生的“多邊形戰士”
針對客戶的痛點,邁威量身定制了高可靠儲能焊接解決方案,通過五大創新實現焊接性能的質變:

1.超大焊接空間:重新定義大尺寸模塊焊接標準
邁威“大選焊”的有效行程擴展至610mm×750mm,較傳統設備焊接面積提升23%,為客戶當前乃至未來的大尺寸IGBT模塊提供了充裕的焊接空間,徹底解決了設備兼容性與未來適應性的核心痛點。
針對儲能產品模塊的特殊物理結構(如高達75mm的薄膜電容),邁威將設備軌道下凈空高度增加到85-90mm,為復雜結構布局提供了充足的操作空間,避免了元件與錫爐之間的干涉。
2. 工業級承載能力:穩如磐石的焊接基礎
邁威采用70kg重型軌道承重設計,可穩定支撐大型功率器件,消除焊接過程中的振動偏移,確保焊點一致性。
3. 超精密焊接技術:顯微鏡級的操控能力
對比客戶現有設備僅能處理2mm以上3引腳焊接的限制,邁威設備可實現對0.5mm以下超微間距多引腳的精密焊接,在焊接工藝上是一個巨大的提升,讓客戶在高端產品的設計上不再受制于工藝瓶頸。
焊點切片對比是客戶選擇邁威的一大核心決策依據。切片對比顯示,邁威設備熔錫完全穿透孔壁,并且在PCB正反兩面形成完美的錐狀,實現透錫率高達120%的完美焊點,遠超客戶現有設備50%左右的透錫率,可徹底消除因虛焊導致的潛在故障(如炸機等)風險。

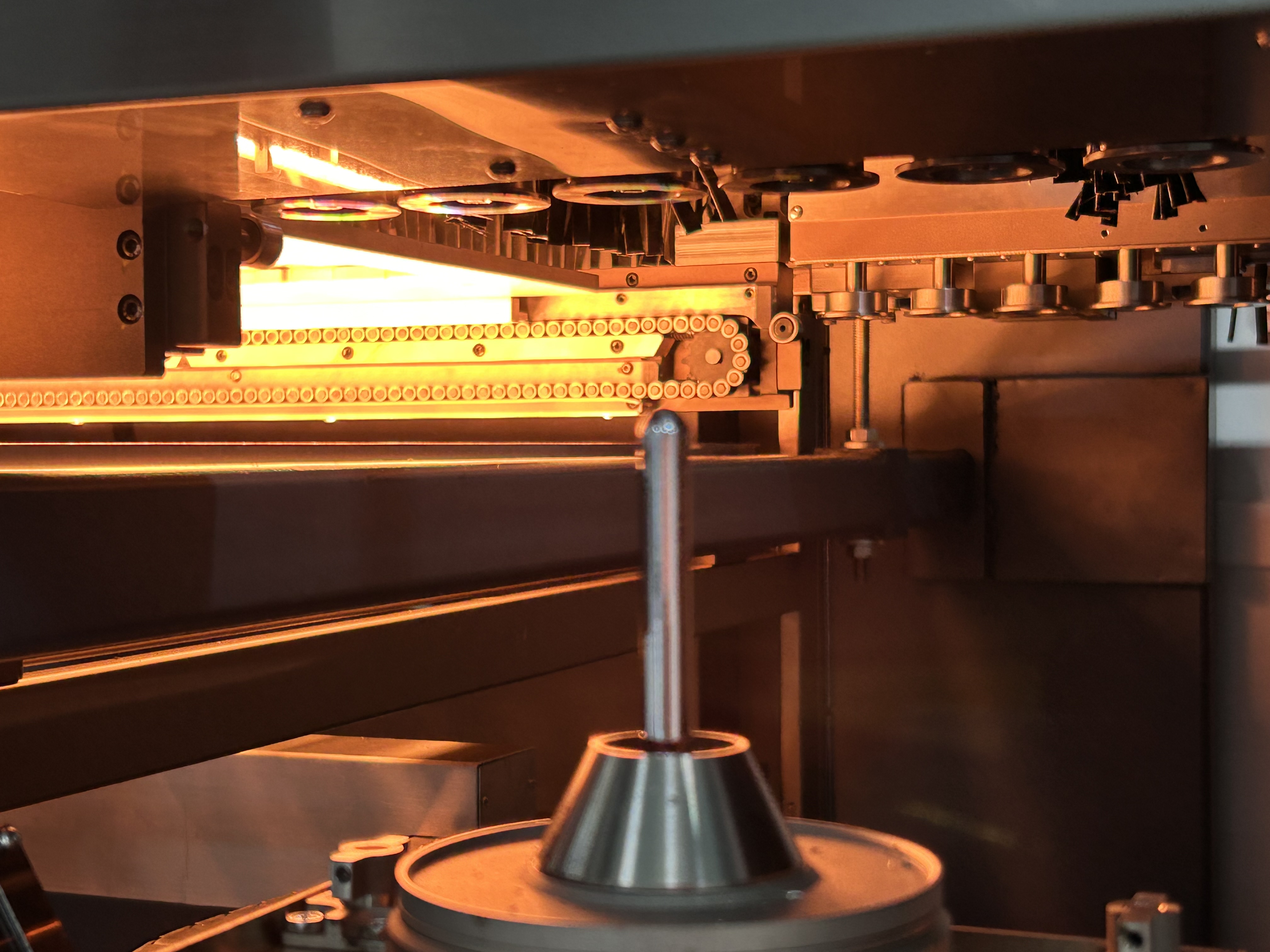

4. 超長錫嘴設計:復雜結構的無障礙通行
客戶產品內部結構復雜,不僅有高大電容,還有密集的異形元件。標準錫嘴長度無法到達所需焊接點位,或因空間狹窄而發生碰撞。
基于客戶產品物理特性,我們硬核定制了85mm超長錫嘴,使其能夠深入復雜結構的縫隙中,精準到達傳統焊嘴無法觸及的焊接點,同時確保與周圍元件擁有足夠的安全距離,化障礙為通途。

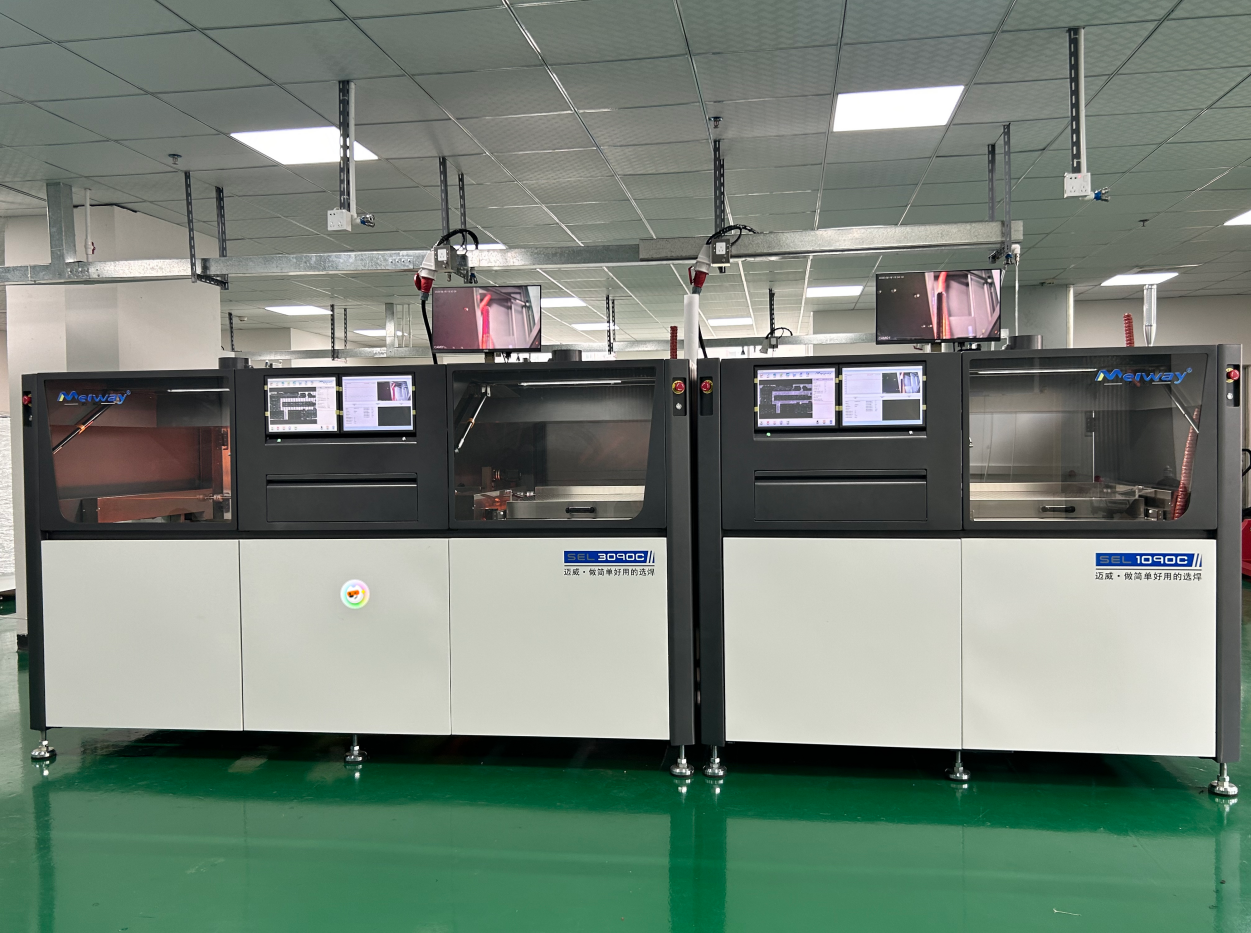

5.雙機并聯模式:效率與質量的雙重飛躍
高端制造領域,效率與質量往往難以兼得。提升生產節拍可能導致品質波動,而追求極致可靠性又常常以犧牲產能為代價。對于固德威的大型模塊,單臺設備焊接全程用時較長,成為產能瓶頸。

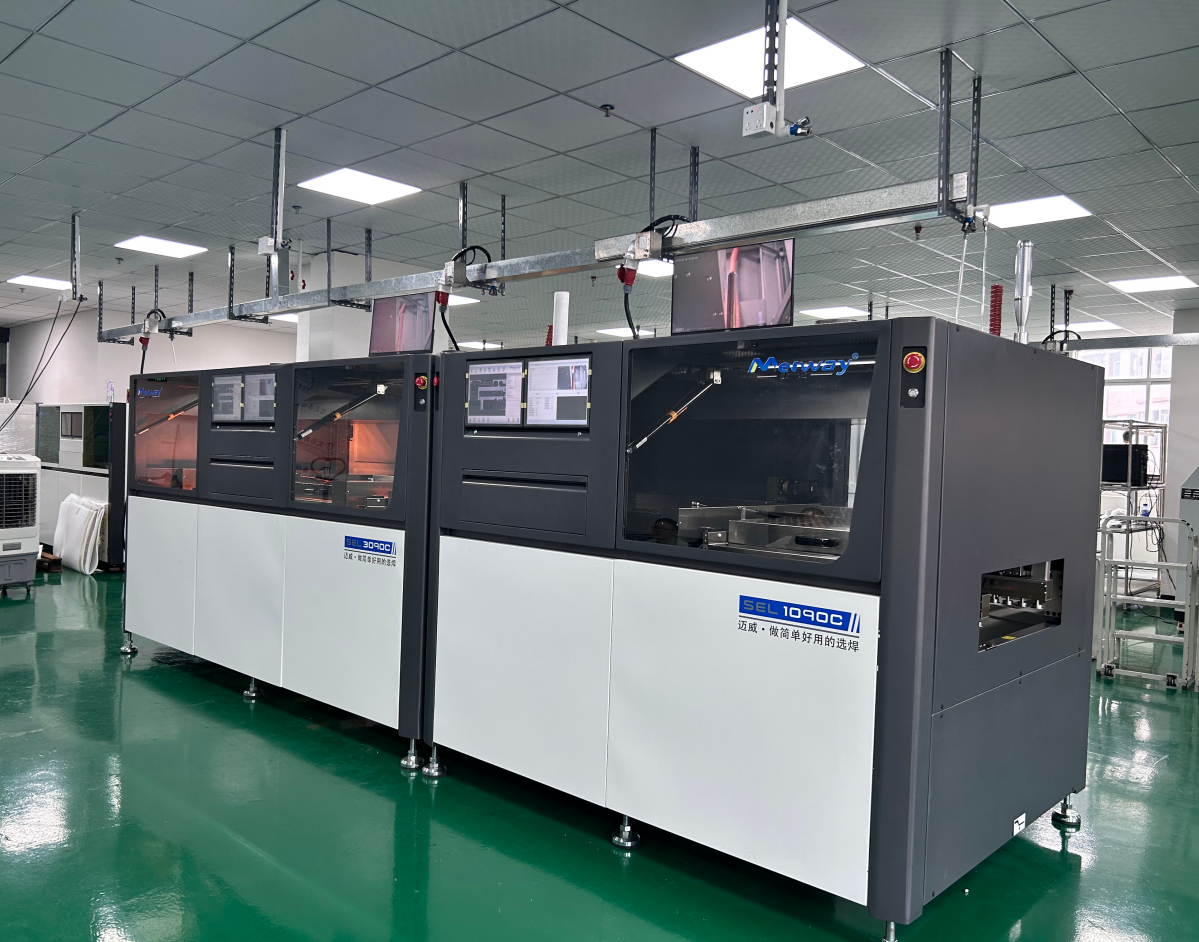

邁威的解決方案采用雙機并聯智能協同模式,通過編程智能調度,兩臺設備可協同作業,這種分流協作可將整體生產節拍大幅提升近100%,實現產能的倍增。

價值延伸:儲未來——從儲能邁向更廣闊的新能源應用天地
此次服務固德威,是邁威“高可靠儲能焊接解決方案”的一個縮影。這證明了邁威不僅是一家設備制造商,更致力于成為深入理解行業工藝、為客戶解決實際問題的高價值合作伙伴。
隨著新能源產業向更大功率、更高集成度演進,邁威的視野也不止于儲能。
功率器件的下游應用正蓬勃爆發,在風電、光伏、電動汽車、智能電網、軌道交通、消費電子等諸多領域,都對大尺寸、高可靠性焊接提出了相同的要求。目前,我們已與多家頭部企業達成合作意向,將通過模塊化設計快速適配不同行業的定制化需求,賦能更廣闊的新能源產業圈,與更多領軍企業攜手,共同推動中國高端智造的升級與飛躍。
